Bộ công tắc 30A điều khiển bằng remote tầm xa HPS3

Bộ công tắc 30A điều khiển bằng remote tầm xa HPS3

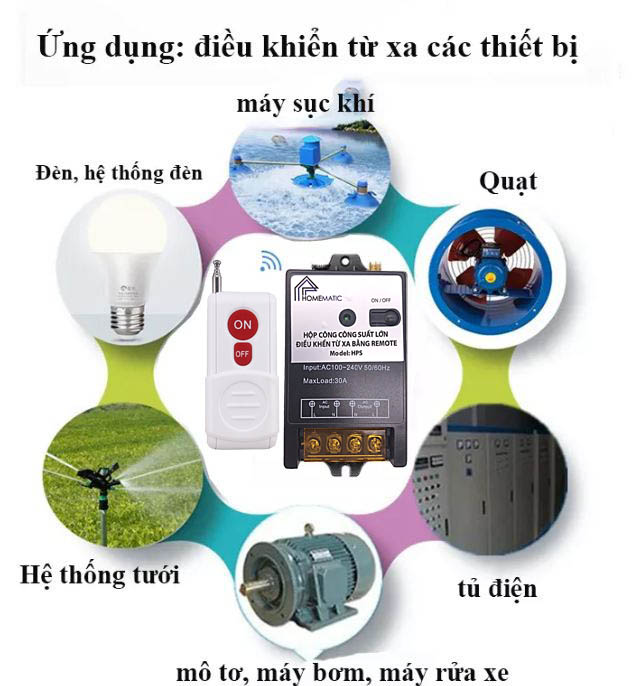

Ứng dụng

Với sản phẩm bộ công tắc 30A điều khiển bằng remote tầm xa HPS3, bạn có thể điều khiển từ khoảng cách xa các thiết bị điện như hệ thống đèn chiếu sáng, hệ thống quạt làm mát, quạt thông gió, bình nóng lạnh, máy bơm, hệ thông tưới tiêu…

Tính năng sản phẩm

• Sử dụng sóng RF có dải tần số 433mHz cho phép chiếc remote kết nối với công tắc đóng cắt thiết bị điện không dây có phạm vi điều khiển lên đến hơn 1000m trong điều kiện đồng nhất, không có vật cản.
• Bộ công tắc điều khiển từ xa có khả năng chịu tải dòng lên đến 30A
• Bạn có thể cho bộ công tắc điều khiển từ xa HPS3 học lênh thêm remote có cùng tần số RF 433mHz để chia sẻ quyền sử dụng.
• Ngoài ra, mạch điều khiển trong bộ công tắc 30A điều khiển bằng remote tầm xa HPS3  còn có đèn báo trạng trái bật/ tắt của thiết bị.

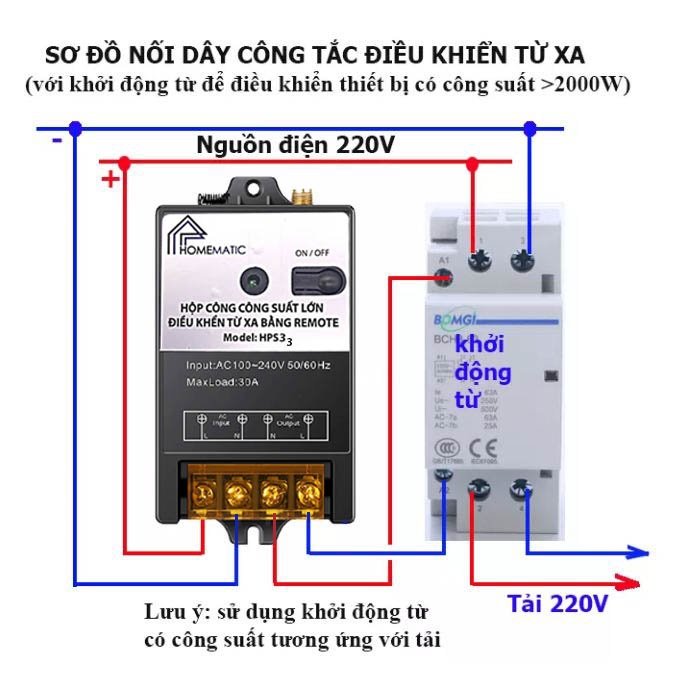

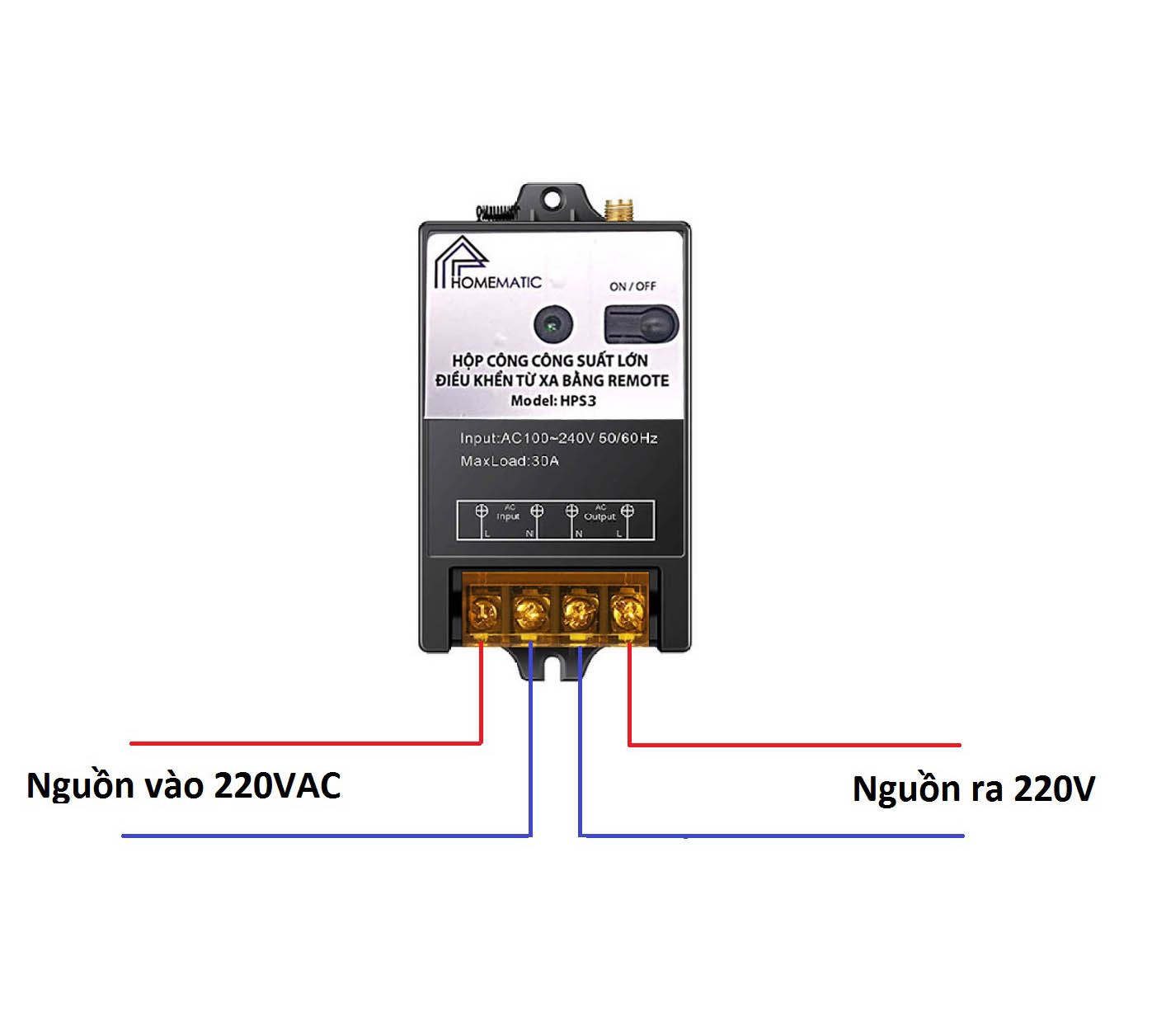

Cách đấu nối

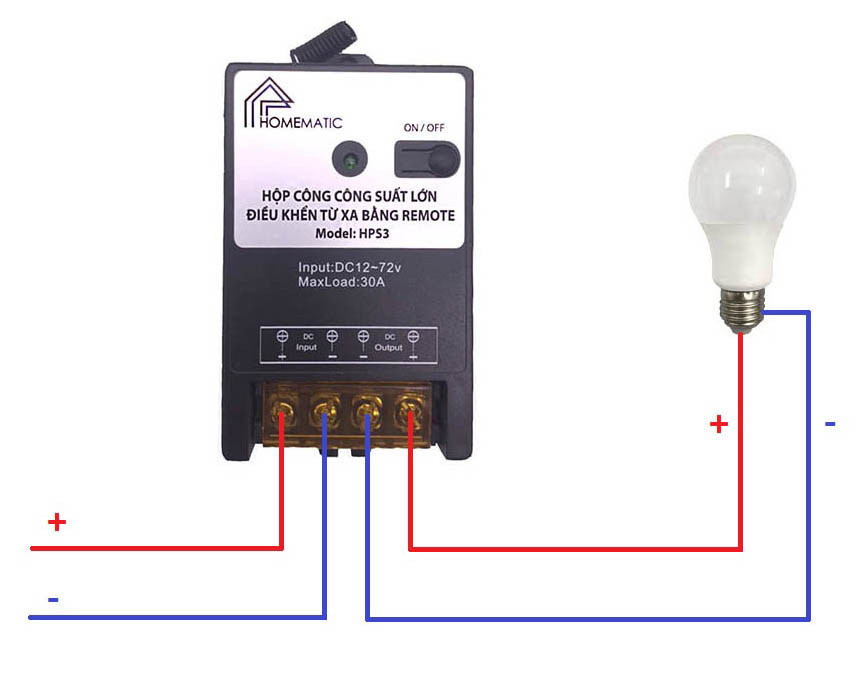

Lưu ý: Với phiên bản sử dụng nguồn 110-240VAC và sử dụng nguồn 12-72VDC có cách đấu giống nhau. Tuy nhiên, với phiên bản 12-72VDC cần phân biệt rõ nguồn âm và nguồn dương đấu đúng theo kí hiệu trên cầu đấu để tránh làm hỏng sản phẩm.

Cách học lệnh thêm remote

Lưu ý: chỉ học lệnh lại cho remote khi Remote sai lệnh hoặc tích hợp thêm Remote mới với bộ thu quá trình học lệnh thực hiện theo các bước:

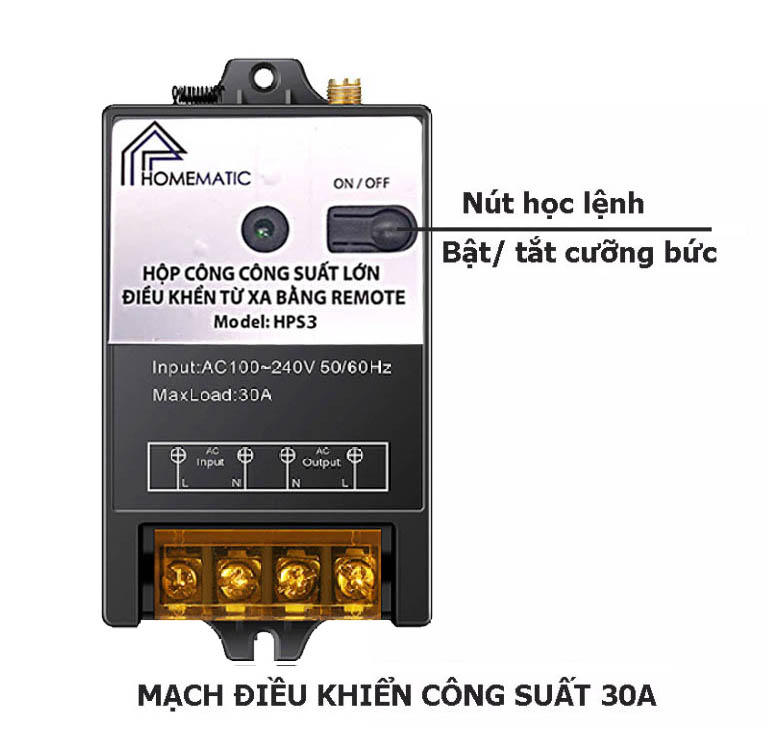

• Bước 1: Giữ nút học lệnh 5 giây rồi nhả tay ra, đèn led xanh sẽ nháy 2 lần.
• Bước 2: nhấn nút On trên điều khiển – > đèn học lệnh nháy 3 lần rồi dừng
• Bước 3: nhấn nút OFF trên điều khiển – > đèn học lệnh nháy 3 lần rồi dừng

Như thế là hoàn thành họ clệnh bật/ tắt thiết bị bằng 2 nút ON/OFF của Remote
Chú ý: khi remote sai lệnh ta cần Reset lại toàn bộ hệ thống rồi cài đặt lại từng remote. Reset bằng cách nhấn nút học lệnh 8 lần đèn học lệnh nháy 8 lần rồi dừng là thành công.

Thông số sản phẩm

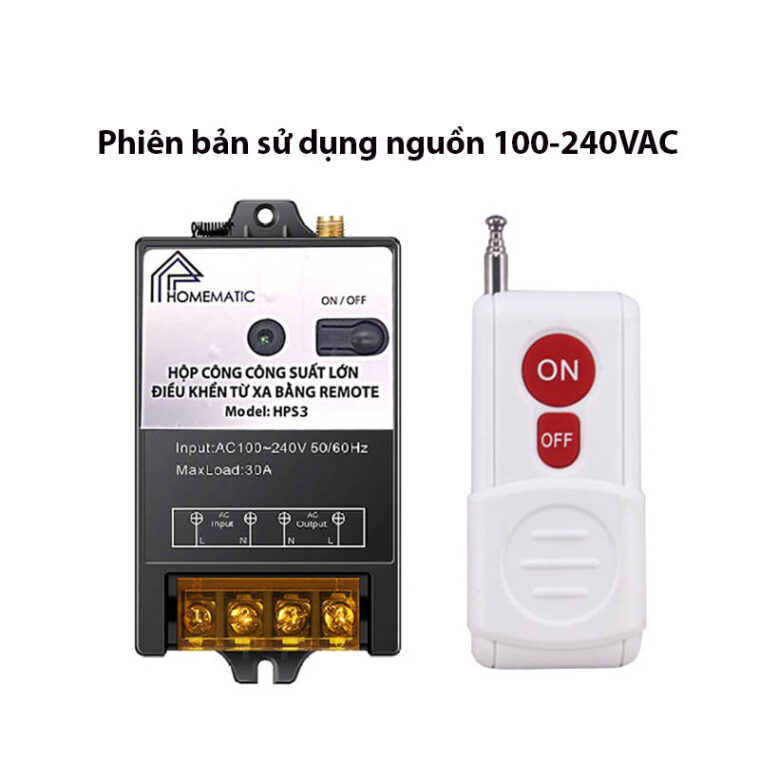

Với phiên bản sử dụng nguồn 110-240VAC:

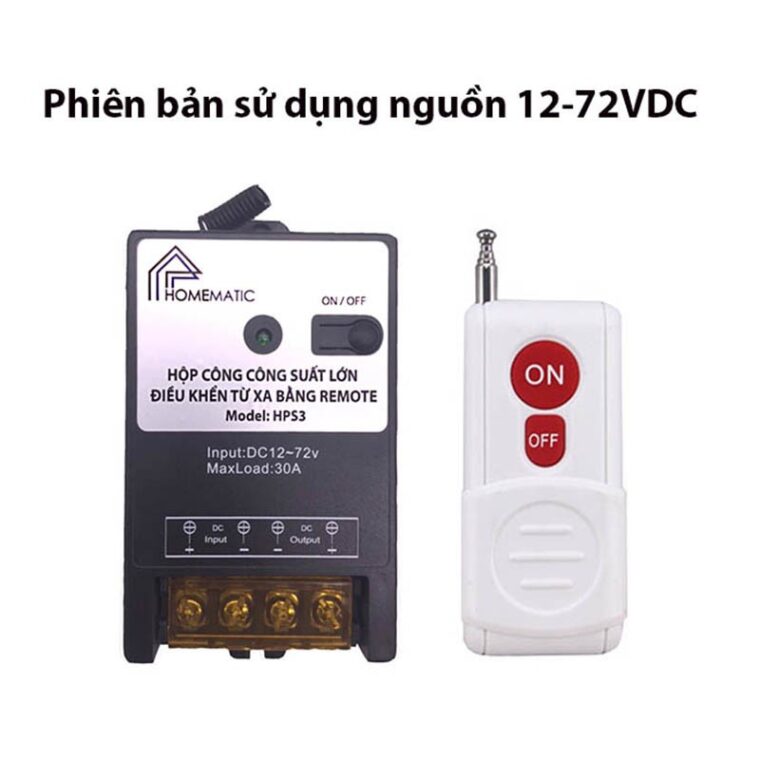

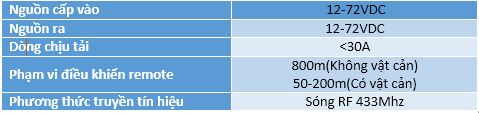

Với phiên bản sử dụng nguồn 12-72VDC:

So sánh chức năng HPS1/HPS2/HPS3
