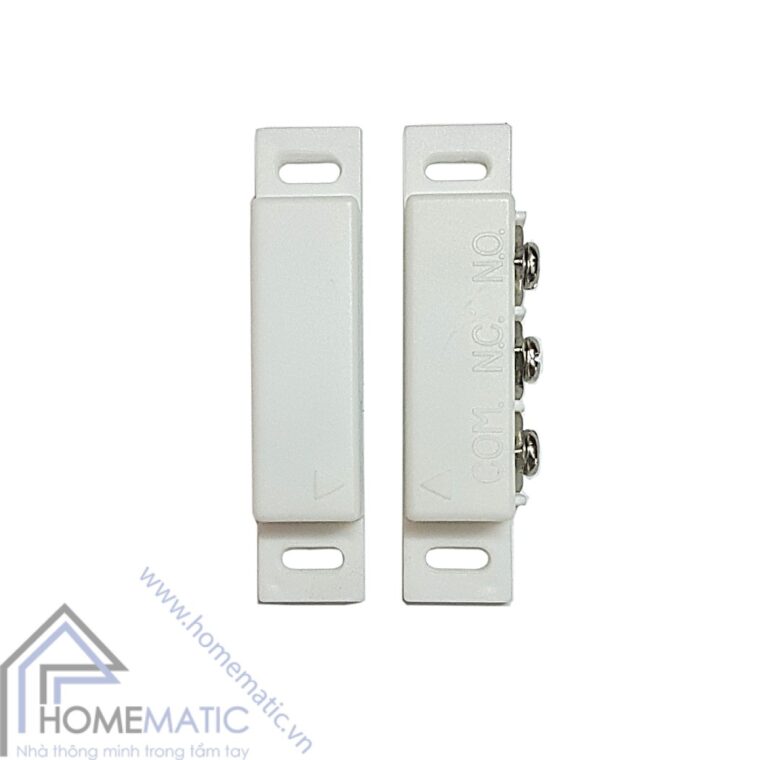

Cảm biến má từ công tắc nối dây MA-S

Cảm biến má từ công tắc nối dây MA-S

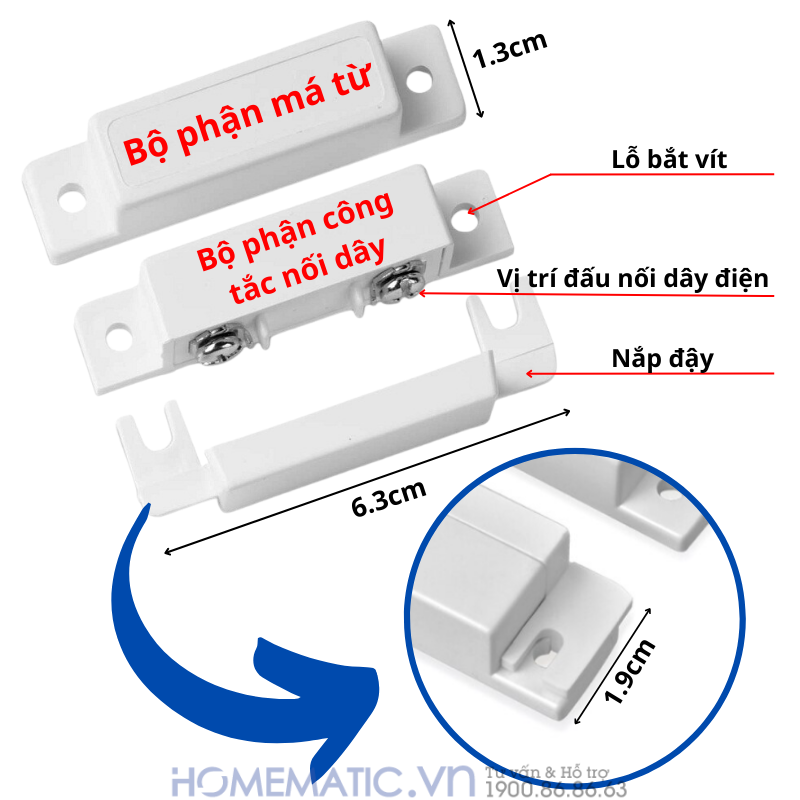

Cảm biến má từ công tắc nối dây MA-S được thiết kế hai phần: bộ phận má từ và bộ phận công tắc nối dây. Khi 2 bộ phận này sát nhau, thì ở bộ phận công tắc nối dây, cổng COM (common) sẽ được nối với cổng NO (normal open), và khi 2 bộ phận này xa nhau, thì cổng COM sẽ không nối với cổng NO nữa mà sẽ nối với cổng NC (normal close).

Bộ phận má từ thông thường ra lắp đặt ở cửa, ngăn kéo, phần chuyển động… còn bộ phận công tắc nối dây sẽ lắp đặt ở bản lề, phần không chuyển động của cửa.

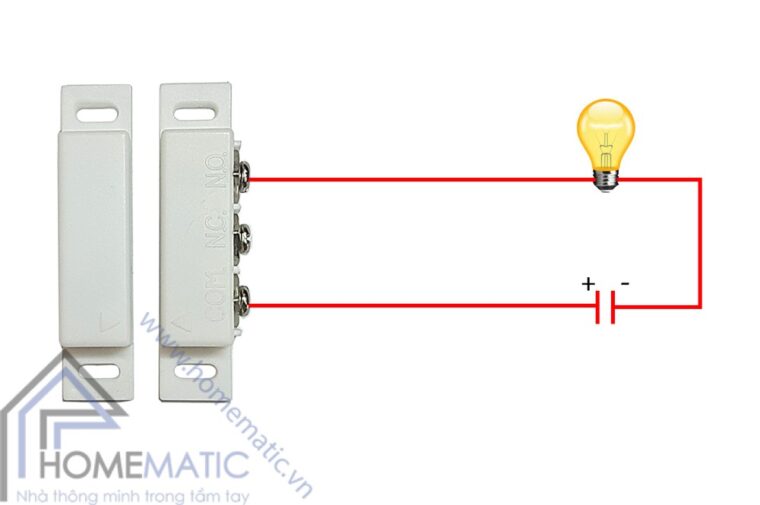

Như vậy tùy ứng dụng mà ta sẽ có cách nối dây. VD: Nếu muốn cửa mở thì đèn sẽ bật, chuông sẽ kêu để báo động… thì chúng ta nối dây như hình sau:

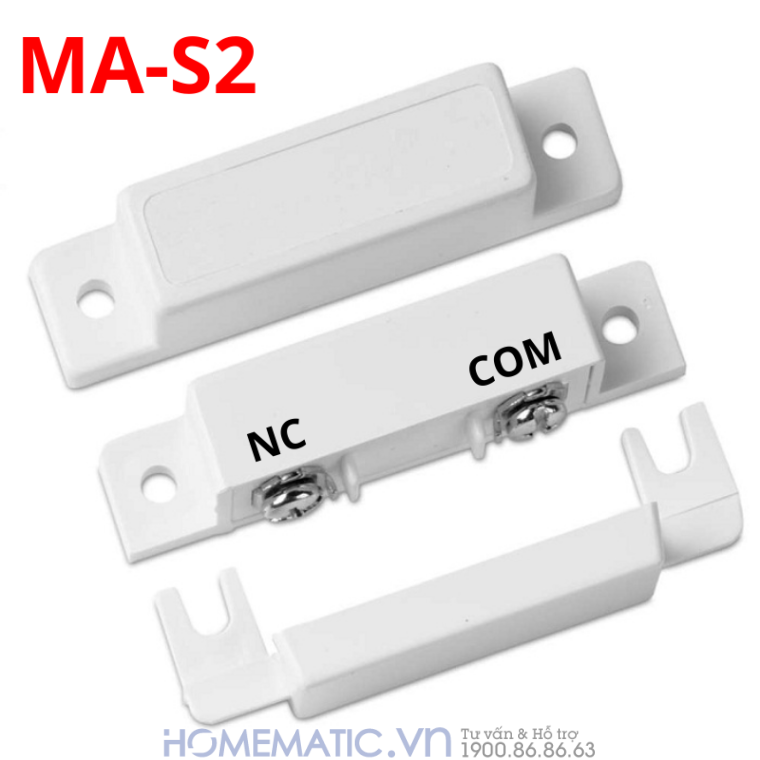

Chú ý: Sản phẩm có 2 phiên bản, phiên bản có nắp đậy MA-S2 (COM và NO) | MA-S2NC (COM và NC) chỉ có 2 cổng. Phiên bản không có nắp đậy MA-S có 3 cổng COM, NC, NO và hoạt động như bên trên.

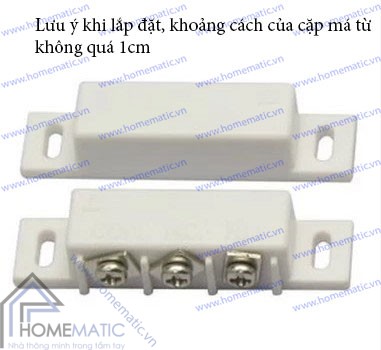

Bạn có thể sử dụng nhiều cặp má từ để đặt ở nhiều nơi khác nhau như: cửa sổ, cửa ra vào, cửa tủ quần áo, tủ bếp ngăn kéo… để bật đèn hoặc loa báo động. khoảng cách lắp đặt 2 bộ phận không được cách nhau quá 1 cm.

Thông số kỹ thuật:

• Nguồn điện: ≤ 30V AC/DC
• Công suất: Max 3W

Lưu ý, không sử dụng cảm biến này trực tiếp để bật máy bơm, thiết bị có động cơ, dàn đèn nhiều bóng, hoặc bóng đèn công suất lớn,  hoặc bật tải liên tục nếu muốn sử dụng, bạn cần lắp thêm khởi động từ (công tắc từ – contactor)
