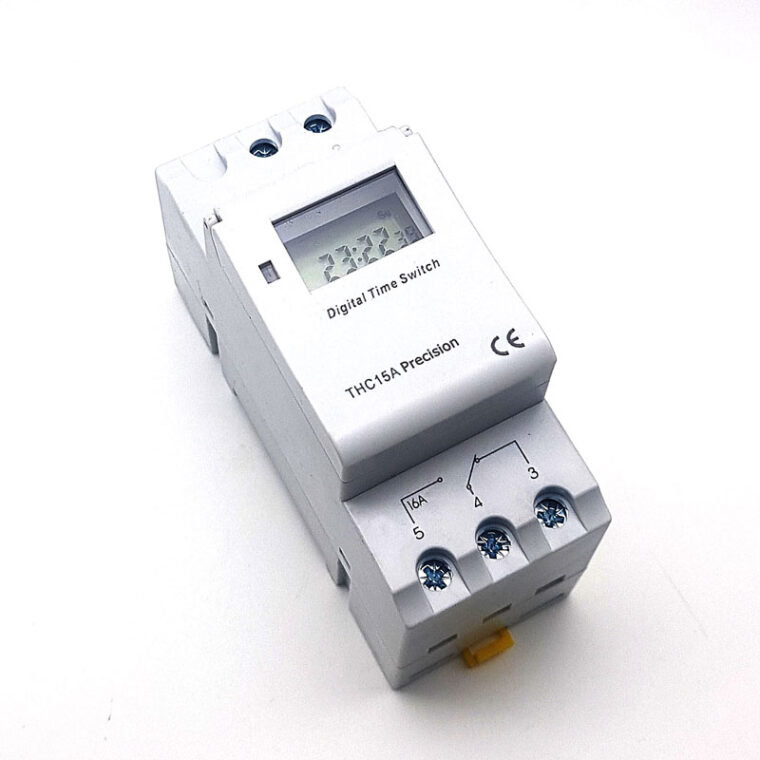

Công tắc hẹn giờ điện tử lập trình THC15A Precision

Công tắc hẹn giờ điện tử lập trình THC15A Precision thiết kế module chuyên dụng cho tủ rack, hộp tủ điện

Đây là timer hẹn giờ THC15A Precision (hay có mã khác là TM3A – tùy lô hàng theo thị trường) chịu dòng tới 16A (220V) -3500W phiên bản module gắn tủ điện, tử rack/ray có rất nhiều tính năng ưu việt. Sau đây là 1 số tính năng đáng chú ý:

1. Chịu dòng max 16A, đây là dạng công tắc Volt Free Output, có nghĩa là bạn có thể bật tắt các thiết bị chạy ở điện áp 100-130VAC, 200-250VAC, 24VDC/AC, 12VDC/AC.
2. Công tắc hẹn giờ điện tử THC15A Precision có thể hẹn giờ bật tắt chính xác đến từng phút, có thể lưu tới 28 lần bật/tắt trong 1 ngày, có 3 chế độ ON/OFF/AUTO đáp ứng nhu cầu cực kỳ đa dạng trong các ứng dụng khó về bài toán thời gian.
3. Công tắc hẹn giờ điện tử THC15A Precision có thể lập trình hẹn giờ kết hợp các ngày trong tuần với nhau, mà ít công tắc nào có thể làm được, bạn hãy hình dung mình có thể bật tắt các thiết bị như thế này:
   • Bật tắt lặp đi lặp lại vào mọi ngày trong tuần.
   • Bật tắt lặp đi lặp lại vào mọi ngày trong tuần trừ ngày CN, trừ ngày thứ 7 hoặc trừ cả thứ7, CN (tức là các ngày nghỉ).
   • Bật tắt lặp đi lặp lại vào thứ 2,4,6 (các ngày chẵn trong tuần), vào thứ 3,5,7(các ngày lẻ trong tuần), vào thứ 2,3,4(đầu tuần), thứ 5,,6,7(cuối tuần)
   • Bật tắt lặp đi lặp lại chỉ vào thứ 2 hoặc chỉ vào bất kỳ ngày nào trong tuần theo thời gian thực.

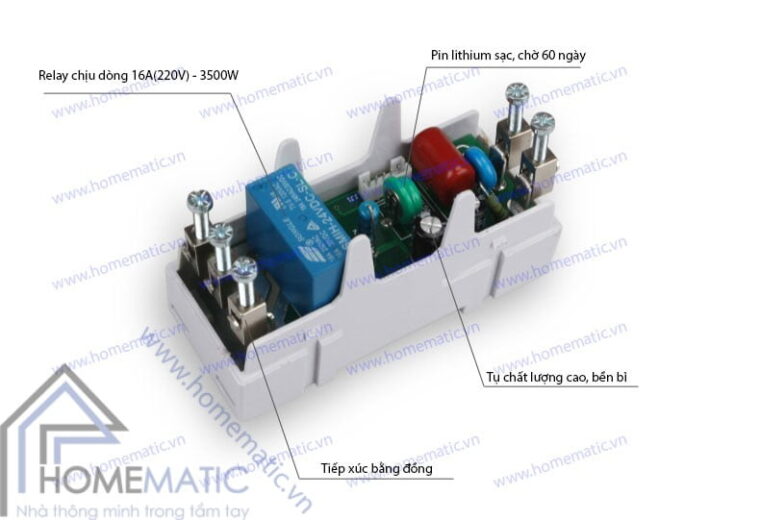

4. Công tắc hẹn giờ điện tử THC15A Precision trang bị pin lithium bên trong, giúp duy trì thời gian thực (không phải thiết lập lại khi mất điện, cũng như không bị trôi giờ) giúp luôn chạy chính xác, bền bỉ. Bộ hẹn giờ THC15A mặc dù màn hình LCD bé hơn CN101A nhưng lại trang bị luôn nắp kính che chống bụi, chống ẩm bảo vệ màn hình và các nút nhấn.
5. Ứng dụng: Bật tắt bình nước nóng, bể sục cá, máy bơm, sạc xe điện, biển quảng cáo, hệ thống chiếu sáng, hệ thống tưới tiêu, hệ thống thông gió, bật tắt server, ups, tản nhiệt, …các  ứng dụng tiết kiệm điện (như hẹn giờ tắt đèn vào buổi sáng, tắt đèn vào buỏi tối, ….), ứng dụng an ninh, do được thiết kế module trong tủ nên có thể để cùng nhiều thiết bị điện gắn tủ khác.

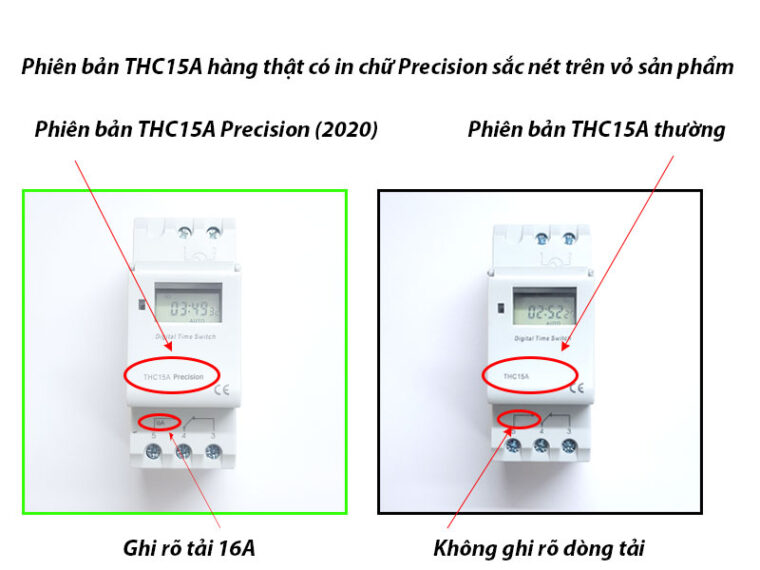

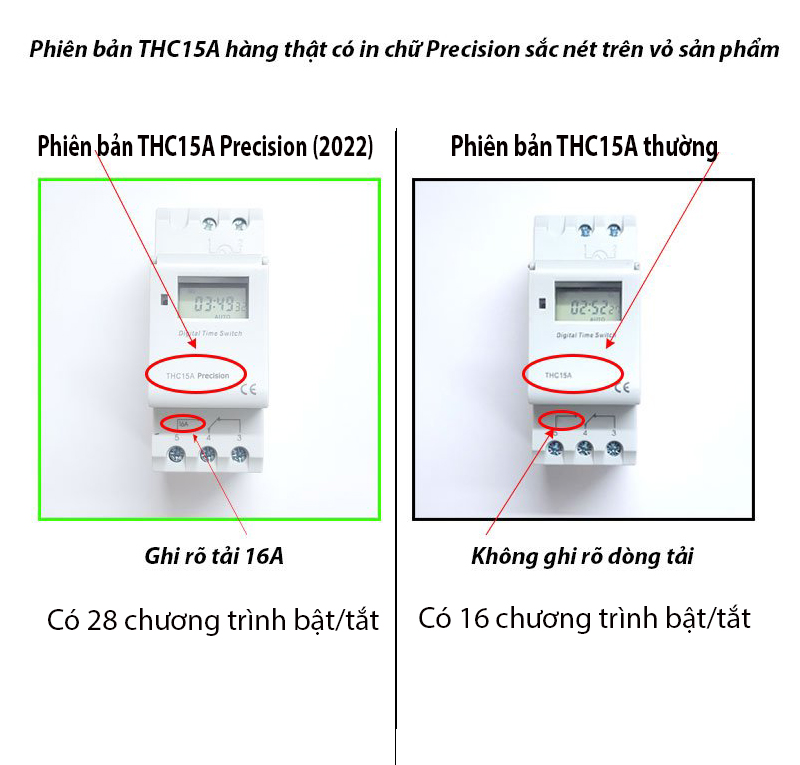

Lưu ý: Từ tháng 10/2020, nhà sản xuất thay đổi mẫu mã để phân biệt hàng thật và hàng giả trên thị trường. Phiên bản công tắc hẹn giờ điện tử lập trình THC15A sẽ được thay thế bằng phiên bản THC15A Precision nâng cấp sửa lỗi hẹn giờ chính xác hơn phiên bản cũ, phân biệt bởi chữ THC15A Precision được in trên nắp sản phẩm và ở cực 5 tải ra sẽ ghi dòng tải max 16A ( Các sản phẩm sản xuất trước 10/2020 hoặc hàng trôi nổi, hàng giả sẽ không có đặc điểm nhận dạng này)

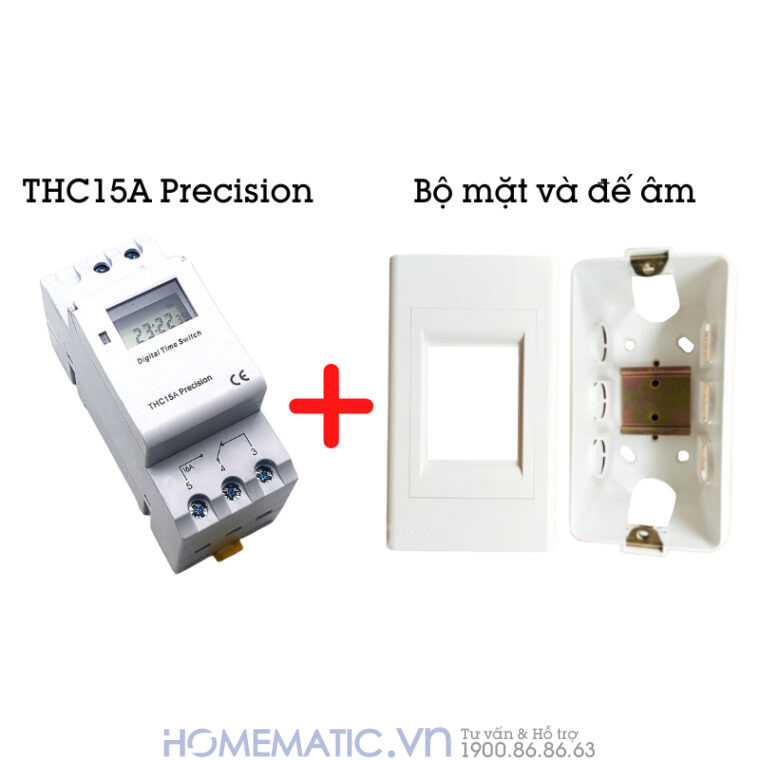

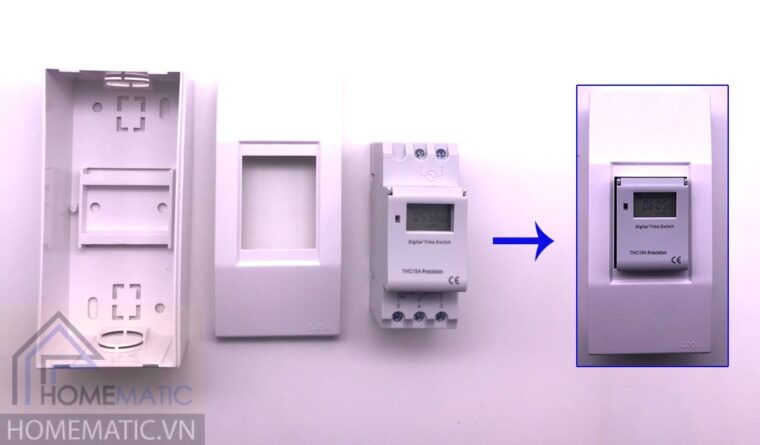

Công tắc THC15A có thể lắp vừa mặt nắp đế âm

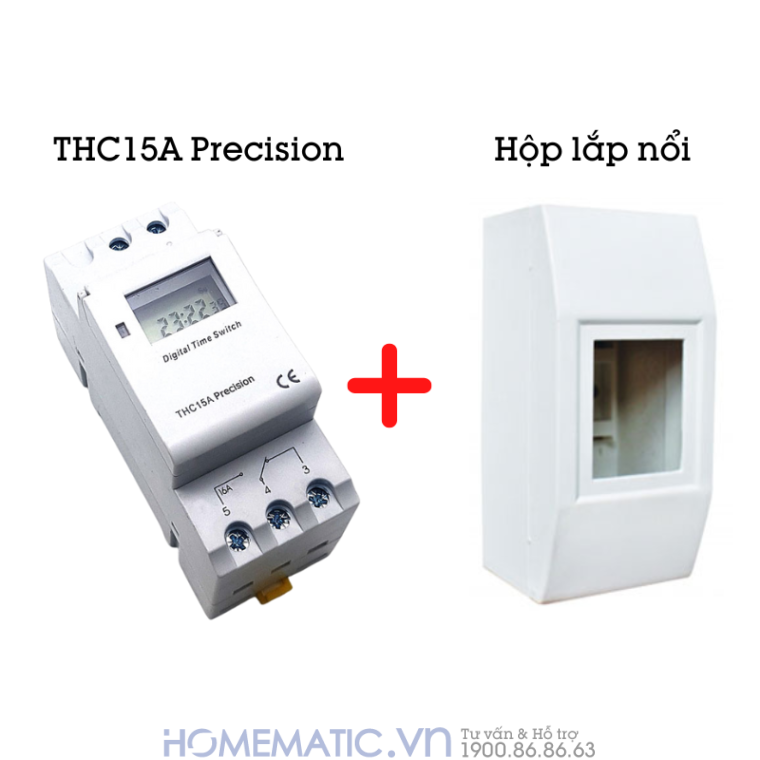

Công tắc hẹn giờ THC15A Precision có thể lắp vào đế nổi

Hướng dẫn sử dụng công tắc hẹn giờ điện tử lập trình THC15A Precision:

1. Cài đặt thời gian thực tế cho THC15A Precision

(Bước này chỉ thực hiện khi đồng hồ chỉ thị thời gian bên trong THC15A Precision hiển thị thời gian không đúng với thời gian thực tế, thông thường khi mua về nên set lại đồng hồ lần đầu tiên để chính xác về sau)

Cài đặt như sau: giữ nút Clock và lần lượt nhấn các nút sau đến khi màn hình hiển thị thời gian đúng

– D+: thay đổi ngày trong tuần

– H+: thay đổi giờ

– M+: thay đổi phút

2. Hẹn thời gian ON – OFF cho THC15A:

Công tắc hẹn giờ điện tử lập trình THC15A Precision có thể ON – OFF đến 28 lần trong 1 ngày, sau khi hẹn giờ, chương trình sẽ chạy và tự động lặp lại theo chu kỳ sau:

ON: Ổ cắm ngõ ra có điện

OFF: Ổ cắm ngõ ra không có điện

Tùy theo yêu cầu sử dụng, ví dụ nếu muốn bật tắt chỉ 1 lần trong ngày thì chỉ cần cài 1 ON, 1 OFF, nếu muốn 28 lần ON, OFF trong ngày thì cài từ 1 ON, 1 OFF đến 28 ON, 28 OFF

Cách hẹn giờ như sau:

– Giữ nút reset để cài đặt lại toàn bộ

– Giữ nút Clock và ấn các nút D+, H+, M+ để cài đặt thứ, giờ và phút

– Nhấn nút P lần 1: Cài đặt thời gian ON lần thứ 1 (Màn hình hiển thị 1 ON)

– Nhấn nút H+/M+: Cài đặt giờ/phút

– Nhấn nút D+: Cài đặt ngày hẹn giờ, chỉ 1 ngày, tất cả các ngày hoặc 2 4 6, v.v…

– Nhấn nút P lần 2: Cài đặt thời gian tắt cho lần thứ 1 (Màn hình hiển thị 1 OFF)

– Nhấn nút H+/M+ lần 2: Cài đặt tắt giờ/phút

– Nhấn nút D+ lần 2: Nếu bạn hẹn giờ tắt trong cùng 1 ngày, thì ko cần phải chỉnh nút D+

– Làm tương tự như thế đến 28 OFF

– Sau khi cài đặt xong ấn Clock để thoát ra ngoài

– Để xem lại thời gian đã cài đặt nhấn P để xem 1 ON, 1 OFF, 2 ON, 2 OFF,…,28 ON, 28 OFF

3. Chọn chế độ cho THC15A Precision:

Sau khi cài đặt xong, nhấn MODE (Nút có ký hiệu bàn tay) để chọn chế độ hoạt động cho THC15A

Góc phải phía dưới màn hình có các hiển thị ứng với 3 chế độ như sau:

ON: Ngõ ra luôn có điện

Auto: Ngõ ra ON – OFF theo thời gian đã hẹn

OFF: Ngõ ra luôn không có điện
