Mạch công tắc cảm biến độ ẩm đất SENMO-12V

Mạch công tắc cảm biến độ ẩm đất SENMO-12V

Mạch công tắc cảm biến độ ẩm đất SENMO-12V tương tự như mạch công tắc cảm biến độ ẩm không khí, sẽ tự động đóng ngắt điện dựa vào cảm biến độ ẩm. Bạn có thể sử dụng công tắc thông minh này cho các ứng dụng nông nghiêp, tưới tiêu tự động cho các vườn cây khi đất khô, hoặc dùng trong các ứng dụng của hệ thống nhà thông minh.

Đặc điểm nổi bật Mạch công tắc cảm biến độ ẩm đất SENMO-12V

• Hai đầu đo của cảm biến được cắm vào đất để phát hiện độ ẩm. Thông tin về độ ẩm đất được truyền trực tiếp đến rơ le để đóng ngắt khi đất quá khô hoặc quá ẩm.
• Điện áp 12VDC cấp vào đóng vai trò nuôi mạch hoạt động.
• Được ứng dụng rộng rãi trong cuộc sống nhất là trong nông nghiệp. Dùng để lắp đặt hệ thống tưới tiêu tự động cho vườn cây, bồn hoa, giàn lan cảnh, hệ thống trồng rau sạch…

Nguyên tắc hoạt động:

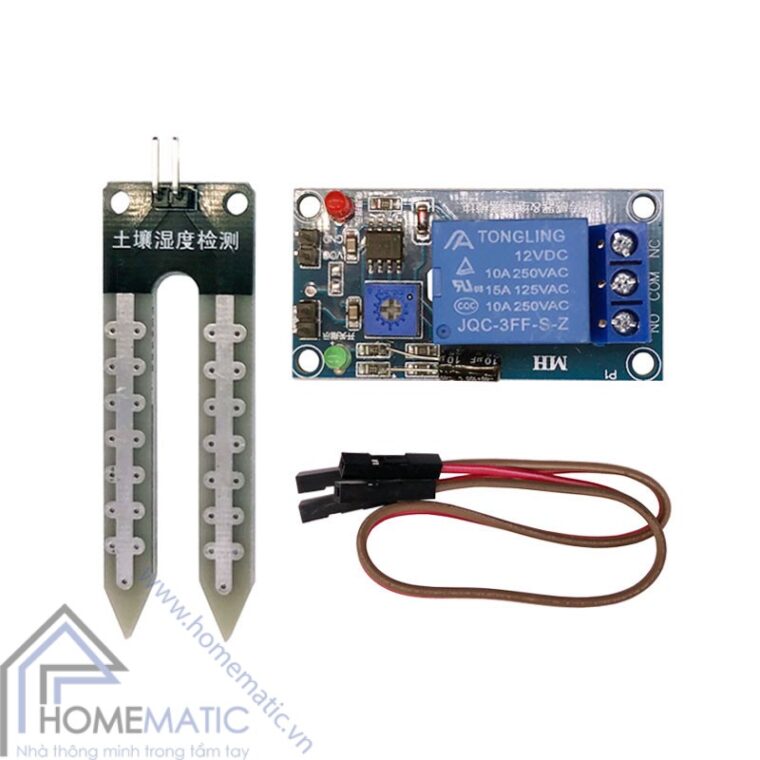

Mạch cảm biến độ ẩm của đất gồm 2 bộ phận:
– Bộ phận cảm biến độ ẩm được gắn thẳng xuống đất

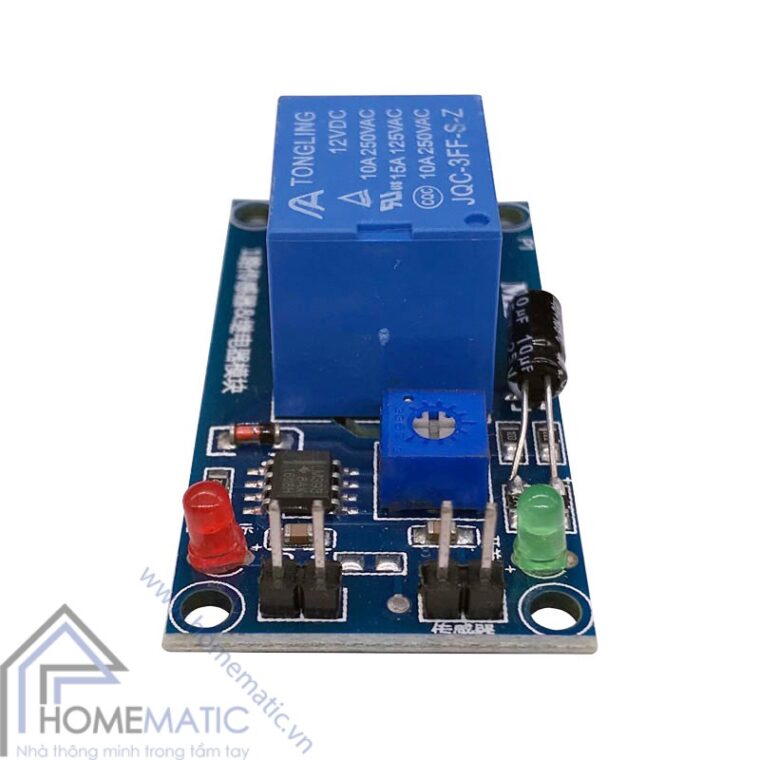

– Bộ phận điều chỉnh độ nhạy nằm phía trên mặt đất
Mạch cảm biến độ ẩm của đất hoạt động bằng cách so sánh độ ẩm từ phần nằm dưới mặt đất với giá trị định trước (giá trị này thay đổi được thông qua chiết áp) từ đó phát ra tín hiệu đóng / ngắt rơ le.

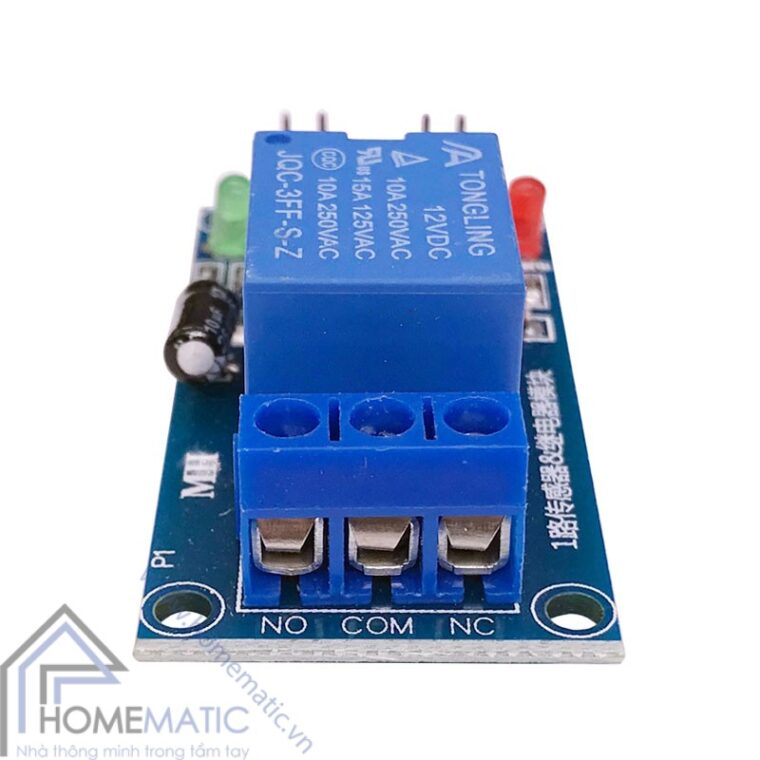

• Cổng “NO” là cổng luôn mở.
• Cổng “COM” là cổng nối chung.
• Cổng “NC” là cổng luôn đóng.
• Bạn có thể cài đặt theo 2 cách khác nhau:

Thông số kỹ thuật công tắc cảm biến độ ẩm đất SENMO-12V

• Nguồn nuôi : 12V
• Kích thước PCB: 3cm * 1.6cm

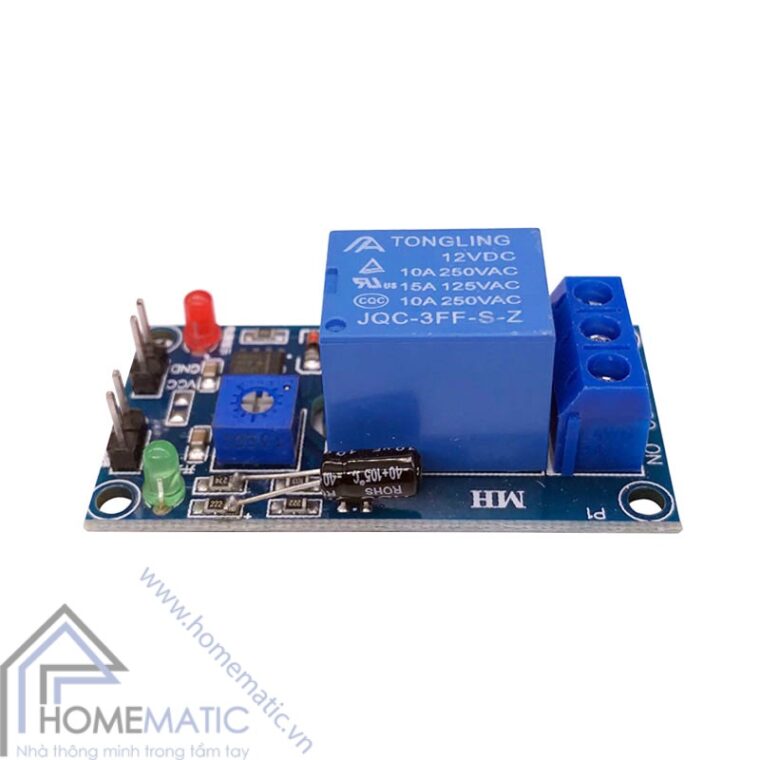

• Led đỏ báo nguồn vào, Led xanh báo độ ẩm.
• Công suất chịu tải đầu ra: 10A, 125-250VAC
