Tủ điều khiển máy bơm tự động an toàn SS10H-63A

Tủ điều khiển máy bơm SS10H-63A tự động đóng cắt máy bơm khi bể quá cạn hoặc đã đầy, an toàn, chống giật do bị rò điện từ van phao, bề bỉ, chống nước tuyệt đối, dễ dàng lắp đặt.

Ứng dụng

Tủ điều khiển máy bơm tự động an toàn SS10H-63A là chiếc tủ có tính năng vượt trội khi ngoài khả năng điều khiển đóng/ngắt máy bơm và tính năng bảo vệ chống quá tải bơm, nó còn đặc biệt đảm bảo an toàn cho người sử dụng khi không sử dụng nguồn điện 220VAC để kết nối với các phao bơm mà sử dụng nguồn điện một chiều DC 12V nên rất an toàn, không lo sự cố rò điện ra thành bể hay rò ra nguồn nước trong bể gây nguy hiểm đến tính mạng người dùng. Ngoài ra, sản phẩm còn hỗ trợ cảnh báo sự cố mất nước thông qua đèn led trên thân thiết bị Rơle bảo vệ an toàn cho phao điện máy bơm HOMEMATIC SS10.

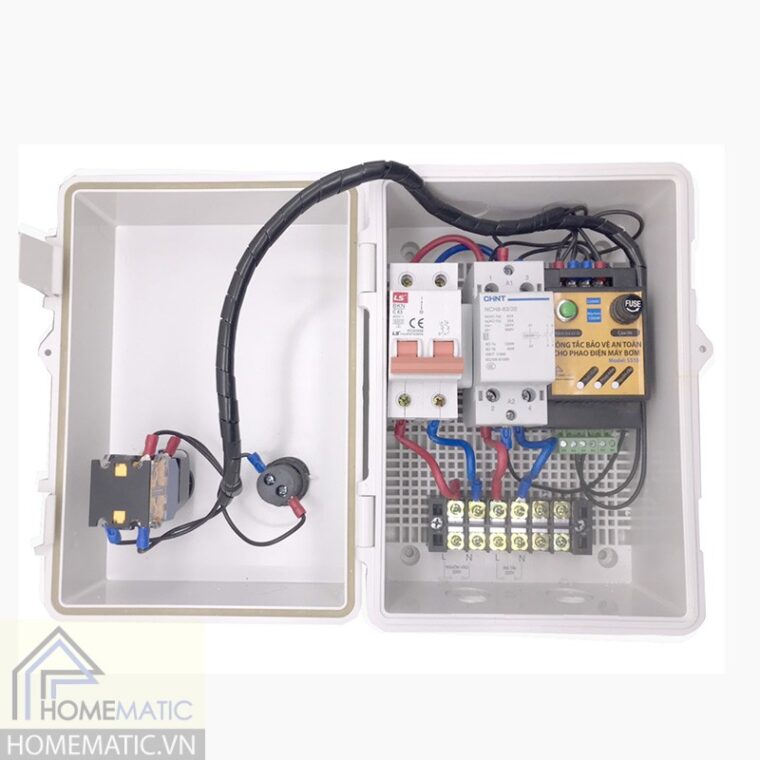

Các thiết bị đã được lắp đặt trong một chiếc tủ kín đáo có gioăng cao su hoàn toàn chống nước, bền bỉ nên có thể lắp đặt ngoài trời, lắp đặt gần bơm, gần bể nước để tiện bảo trì, sửa chữa mà không lo bị nước bắn vào bên trong làm chập cháy, hư hỏng thiết bị.

Tủ điều khiển máy bơm tự động an toàn SS10H-63A phù hợp lắp đặt cho các loại bể ngầm hay bể nổi tại các chung cư, nhà cao tầng… với các máy bơm công suât lớn.

Tính năng sản phẩm

Điều khiển tự động đóng/ngắt bơm: Tủ điều khiển máy bơm tự động an toàn SS10H-63A có thể điều khiển tự động đóng/ngắt bơm khi phát hiện bể quá cạn hay đã đầy nước thông qua tín hiệu từ phao báo cạn và phao chống tràn kết nối với tủ.

Hỗ trợ máy bơm công suất lớn: Với khởi động từ 63A, tủ điều khiển hỗ trợ công suất máy bơm tới 12Kw, dư phụ tải cho bất kỳ máy bơm dân dụng nào, đảm bảo hoạt động bền bỉ lâu dài.

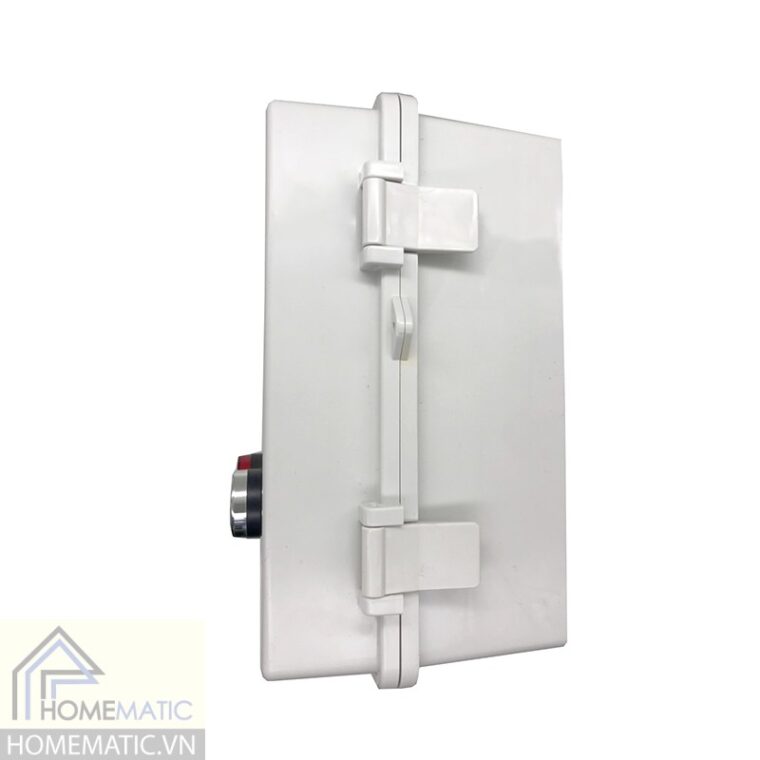

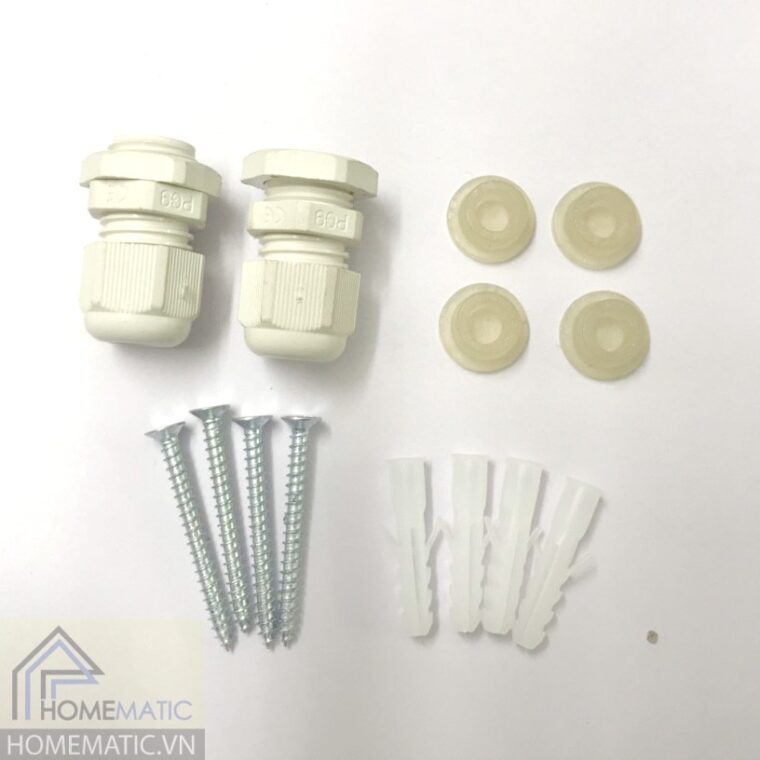

Khả năng chống nước, chống bụi bẩn xâm nhập: Với lớp gioăng cao su bao quanh, bộ phụ kiện đi kèm bao gồm cút luồn dây điện, nút cao su và khóa bật chắc chắn ở cửa tủ giúp không gian bên trong cách biệt hoàn toàn, nước và bụi bẩn không thể xâm nhập gây chập, hỏng hóc, làm giảm tuổi thọ thiết bị. Ngoài ra cửa tủ trang bị lỗ để móc khóa tránh trường hợp người lạ động chạm vào gây mất an toàn

Sử dụng an toàn: Thông thường, hệ thống phao điện bể trên và phao điện bể ngầm sử dụng trực tiếp điện xoay chiều 220VAC để bật tắt máy bơm, qua một thời gian sử dụng trong môi trường ẩm ướt, các phao bể nước sẽ dễ bị dò gỉ điện ra bể chứa nước hoặc rò rỉ điện ra thành bể kim loại, có thể gây giật điện, mất an toàn cho tính mạng người sử dụng. Tủ điều khiển máy bơm tự động an toàn SS10H-63A có thể cách ly nguồn điện 220VAC khỏi các phao bể nước, thay vào đó sử dụng nguồn điện 1 chiều 12VDC không có nguy cơ gây giật điện đảm bảo an toàn cho hệ thống các phao tại bể nước. Tủ điều khiển máy bơm tự động an toàn SS10H-63A là thiết bị trung gian, giúp hệ thống phao bật tắt máy bơm 220VAC mà không cần sử dụng trực tiếp điện 220VAC. Ngoài ra, phao điện không chịu dòng điện trực tiếp qua máy bơm nên sẽ tăng tuổi thọ sử dụng của phao.

Hỗ trợ kiểm tra sự cố mất nước: Tủ điều khiển máy bơm tự động an toàn SS10H-63A có thể cảnh báo sự cố mất nước thông qua đèn chỉ thị trạng thái các phao điện trên rơle bảo vệ phao điện SS10.

Bảo vệ chống quá tải: Tủ điều khiển trang bị một aptomat có khả năng chịu tải 63A có thể lập tức ngắt điện khi xảy ra tình trạng quá dòng do bơm bị kẹt hay chập cháy, đoản mạch… giúp đảm bảo an toàn cho hệ thống điện. Ngoài ra ngay trên công tắc bảo vệ an toàn SS10 cũng có cầu chì tăng thêm 1 lớp bảo vệ cho chính thiết bị.

Bật cưỡng bức máy bơm bằng công tắc tay ngay bên ngoài tủ: Hỗ trợ công tắc tay để bật cưỡng bức máy bơm trong các trường hợp cần thiết như phao hỏng chưa kịp thay phao, máy bơm có thể hoạt động để không gián đoạn sinh hoạt thường ngày. Hoặc cưỡng bức bật máy bơm để bơm tràn bể trên rửa sân/mái, hoặc rút bớt nước ở bể dưới để rửa bể, v.v…

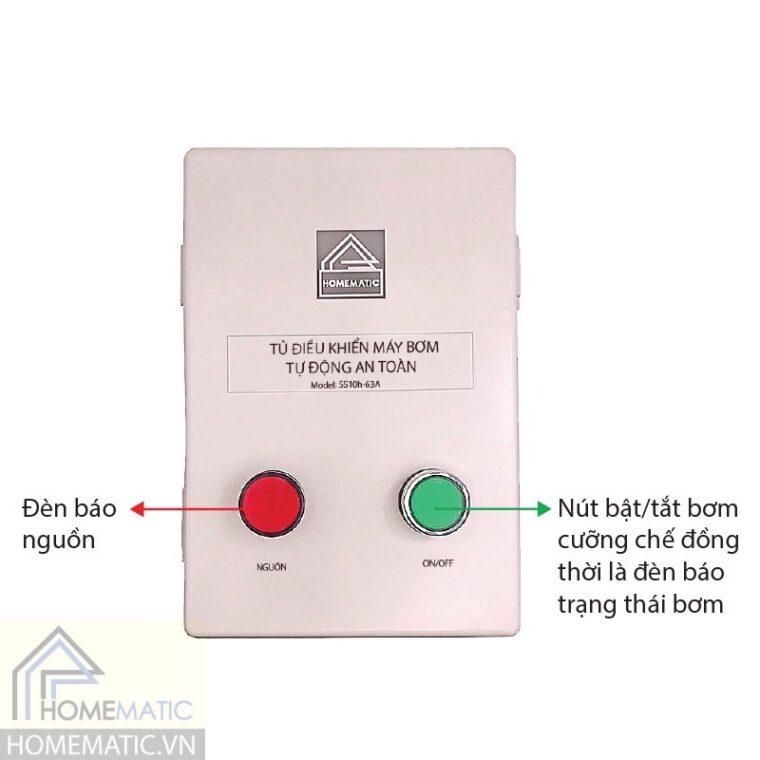

Đèn báo: hỗ trợ đèn báo nguồn màu đỏ và đèn báo trạng thái hoạt động của bơm màu xanh.

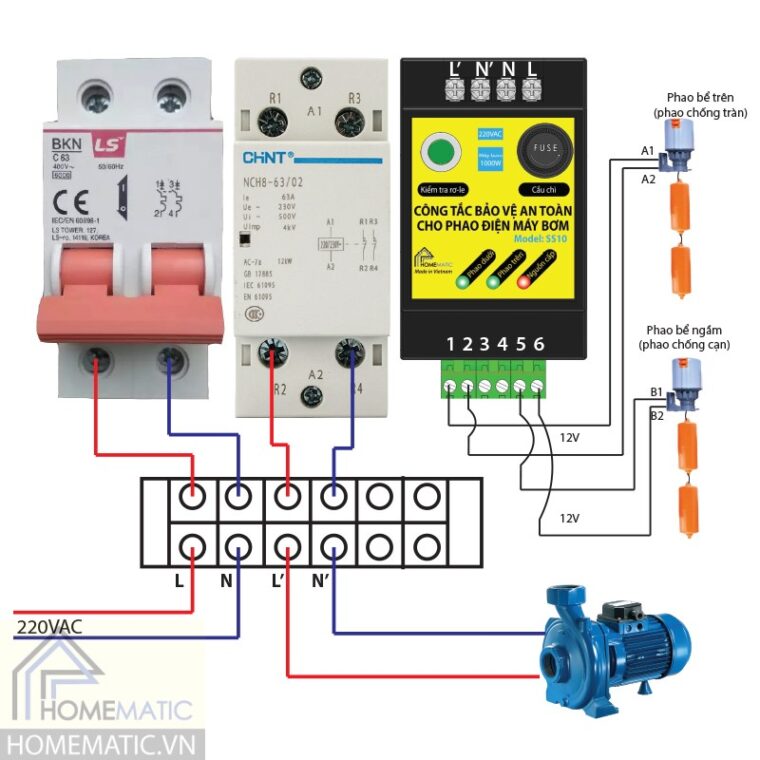

Phương pháp đấu nối

-Với bể lắp cả 2 phao điện chống cạn và chống tràn:

Thông số kĩ thuật
